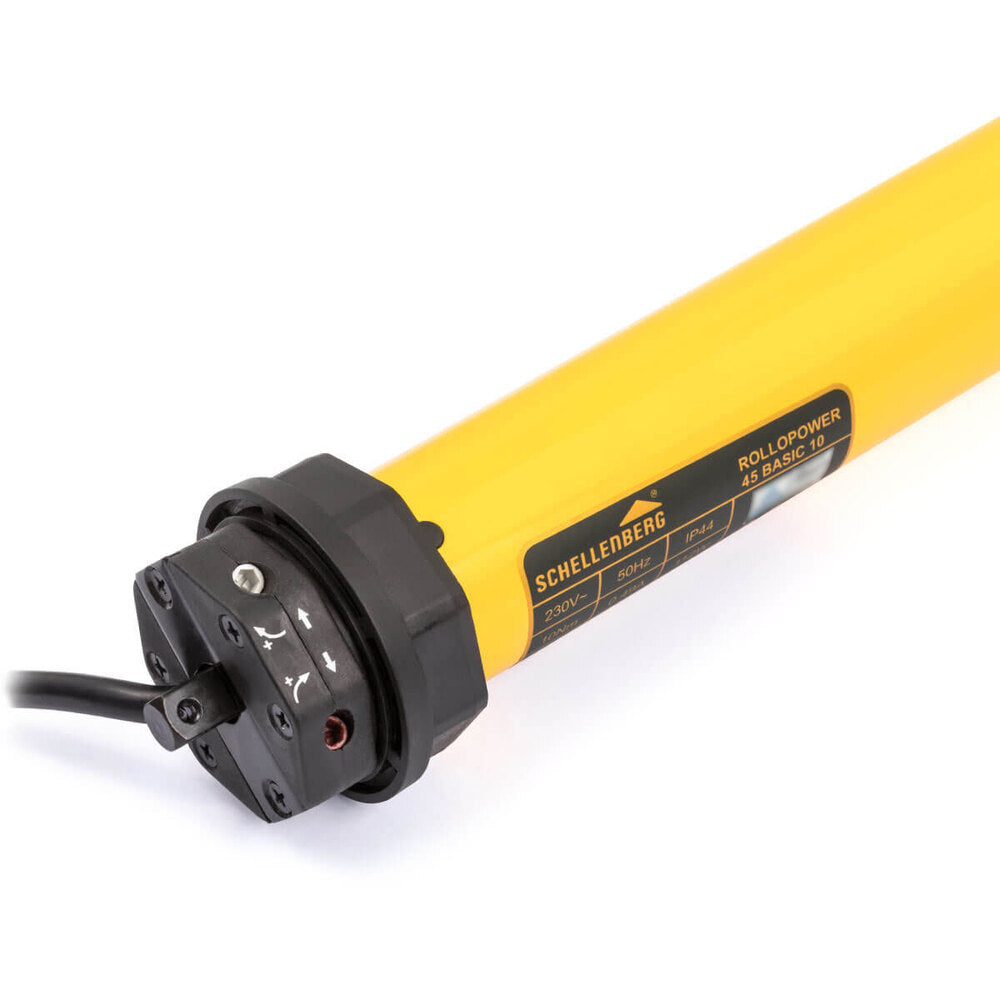

Schellenberg - Rohrmotor Maxi Basic 10 Nm - 20223

Produktdetails zu Schellenberg Rohrmotor Basic / Action 10 Nm Maxi

Zur komfortablen Motorisierung von Rollläden

• mechanische Einstellung der Endlagen
• bequeme Steuerung mit Rollladenschalter oder Zeitschaltuhr
• maximale Kunststoff-Rollladenfläche von 4,0 m² und 18 kg Gewicht
• für Rollladensystem Maxi und Achtkantwellen mit ∅ 60 mm
• mit Wellenadapter und Wandlager

Der Schellenberg Rohrmotor Maxi Basic / Action 10 mit einem Drehmoment von 10 Nm ermöglicht die bequeme Steuerung eines Rollladens mit einer maximalen Fläche von 4,0 m² und 18 kg Gewicht. Der Rollladenmotor ist für das Rollladensystem Maxi entwickelt worden und somit für Achtkantwellen mit 60 mm Durchmesser geeignet. Er wird montagefertig mit Wellenadapter und Wandlager geliefert. Die Endlagen werden, nach dem Einbau in den Rollladenkasten, mechanisch mit einem Einstellstift eingestellt.

Dank des direkten Einbaus in die Rollladenwelle wird die Kraft des Motors direkt und verschleißarm übertragen. Dadurch wird verschiedenes Rollladenzubehör, wie z. B. Rollladengurte oder Gurtwickler, überflüssig. Der Rohrmotor wird mit einem separat erhältlichen Rollladenschalter oder einer Zeitschaltuhr von Schellenberg gesteuert. Auch die Steuerung von mehreren Rollladenmotoren ist mit einem Relais möglich.

Technische Daten

• Rollladensystem: Maxi
• Achtkantwelle: 60 mm
• max. Einbaulänge: 500 mm
• max. Zugkraft: 18 kg
• Drehmoment: 10 Nm
• max. Fläche Kunststoff-Rollläden: 4,0 m²*
• max. Fläche Aluminium-Rollläden: 2,8 m²*
• Bedienelement inkl.: nein
• Endlageneinstellung: Mechanisch (mit Einstellstift)
• Wandlager inkl.: 1 Standard
• Betriebsspannung: 230 V / 50 Hz
• Nennleistung: 112 Watt
• Stromaufnahme: 0,49 A
• Drehzahl im Leerlauf: 15 rpm
• max. Einschaltdauer: 4 Min.
• Zuleitungskabel: 2 m
• Schutzklasse: IP 44

*Die Leistung des Antriebs kann von verschiedenen Faktoren (z. B. örtliche Baugegebenheiten) beeinflusst werden. Aus den obigen Angaben lassen sich keinerlei Ansprüche ableiten, da diese im Einzelfall abweichen können. Bitte beachte die maximale Zugkraft des Rohrmotors, die nicht überschritten werden darf.

Lieferumfang

• 1 x Rohrmotor Action Maxi 10 Nm
• 1 x Adapter-Set
• 1 x Wandlager mit Langlochung
• 1 x Montageanleitung
• 1 x Einstellstift
