Schellenberg - Rollladenmotor Mini Plus 10 Nm - 20410

Schellenberg Rohrmotor Plus 10 Nm Mini

Leistungsstarker Rollladenmotor 40 mm mit elektronischer Endlageneinstellung

• elektronische Endlageneinstellung per Knopfdruck
• einfache Bedienung mit Rollladenschalter oder Zeitschaltuhr
• für Rollläden bis 6 m² Fläche und 25 kg Gewicht
• Rollladensystem Mini für Achtkantwellen mit ∅ 40 mm
• Funk-Nachrüstung zu einem späteren Zeitpunkt möglich

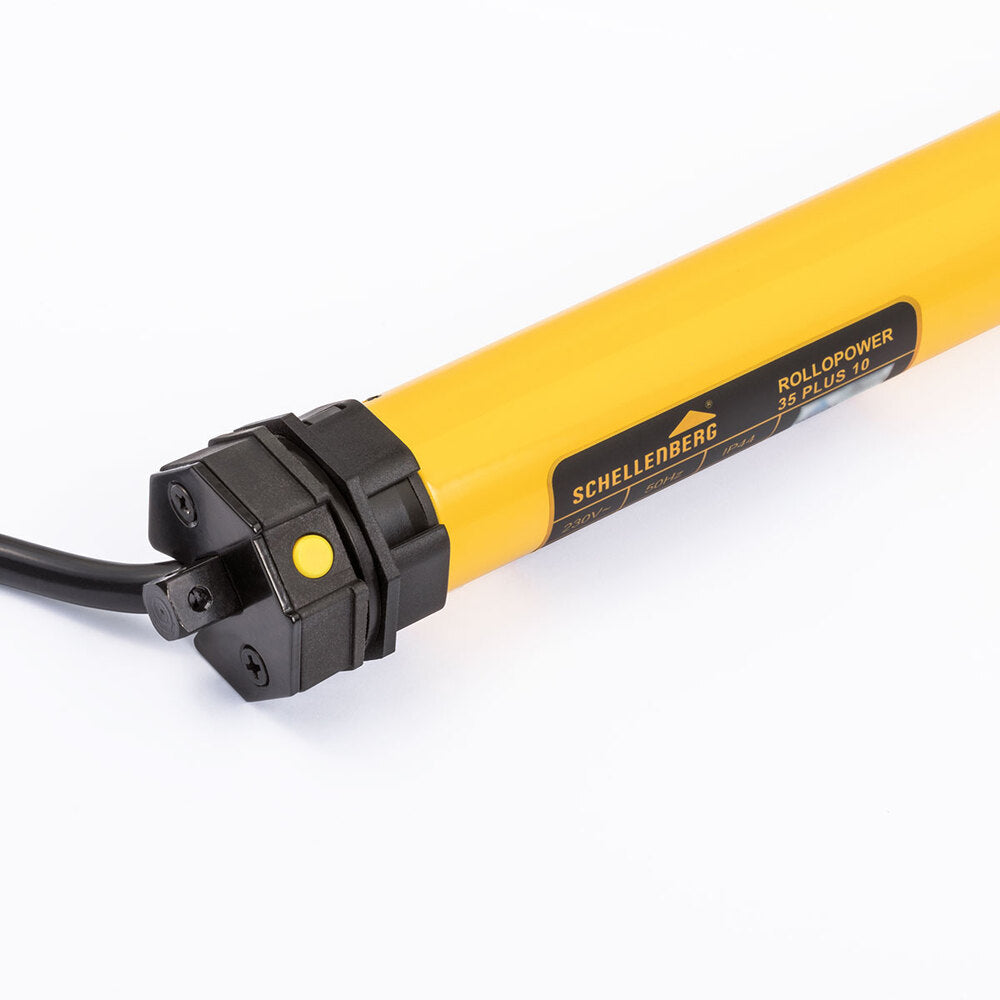

Der Schellenberg Rohrmotor Mini Plus 10 ist ein leistungsstarker Rollladenmotor mit elektronischer Endlageneinstellung und höhenverstellbarem Leiselauf-Wandlager-Set. Mit einem Drehmoment von 10 Nm und einer Zugkraft von 25 kg bewegt er problemlos Rollläden bis zu einer Fläche von 6 m². Der Rohrmotor Plus ist für das Rollladensystem Mini ausgelegt und somit für Achtkantwellen mit einem Durchmesser von 40 mm geeignet.

Was den Rohrmotor Plus auszeichnet, sind die starke Bremse sowie der wartungsfreie Motor mit Sinterzahnrädern. Die Endlagen werden, nach dem Einbau in den Rollladenkasten, am Motorkopf per Knopfdruck eingestellt. Der extra breite Mitnehmer gleicht einen ungeraden Zuschnitt der Rollladenwelle aus und durch die Sonderbreite des Adapters wird die Kraft des Motors optimal auf die Achtkantwelle übertragen. Der Rohrmotor wird mithilfe eines vieradrigen Kabels an den Strom angeschlossen. Sollte die Stromversorgung durch einen Stromausfall unterbrochen werden, bleiben die gespeicherten Endlagen erhalten. Zusätzlich verfügt der Rohrmotor Plus über einen Blockier- und Überlastungsschutz, der den Motor abschaltet, sobald eine Blockierung oder ein Hindernis erkannt wird.

Steuerungsmöglichkeiten

Der Rohrmotor Plus kann entweder mit einem Rollladenschalter oder einer Zeitschaltuhr von Schellenberg gesteuert werden. Optional ist es möglich, zu einem späteren Zeitpunkt eine Funk-Steuerung nachzurüsten. Dadurch wird die Steuerung per Funk-Handsender oder Funk-Zeitschaltuhr ermöglicht. Mithilfe einer nachgerüsteten Funk-Steuerung kann der Rohrmotor Plus 10 in ein kompatibles Smart Home System integriert und darüber gesteuert werden.

Technische Daten

• Rollladensystem: Mini
• Achtkantwelle: 40 mm
• max. Einbaulänge: 570 mm
• max. Zugkraft: 25 kg
• Drehmoment: 10 Nm
• max. Fläche Kunststoff-Rollläden: 6,0 m²*
• max. Fläche Aluminium-Rollläden: 4,2 m²*
• Funkempfänger vorhanden: nein
• Bedienelement inkl.: nein
• Endlageneinstellung: Elektronisch (per Knopfdruck)
• Wandlager inkl. 1 Leiselauf-Set
• Hinderniserkennung: ja
• Betriebsspannung: 230 V / 50 Hz
• Nennleistung: 148 Watt
• Stromaufnahme: 0,65 A
• Drehzahl im Leerlauf: 17 rpm
• max. Einschaltdauer: 4 Min.
• Zuleitungskabel: 2,0 m
• Schutzklasse: IP 44
• Garantiezeit: 4 Jahre

*Diese Angabe kann je nach Material, Bauart und Schwere des Rollladens geringer sein. Maßgebend ist die maximale Zugkraft des Rollladenmotors, die nicht überschritten werden darf.

Lieferumfang

• 1 x Rohrmotor Plus Mini 10 Nm mit Kabel
• 1 x Adapter-Set
• 1 x Leiselauf-Wandlager-Set
• 1 x Montageanleitung
